概 述
XJ-CJG-86型PVC沉降管是沉降测量系统中的主导管,外安装沉降环,内放入沉降仪探头进行沉降量的测量,与其配套的还有连接管和底盖均免费赠送。
主要技术参数

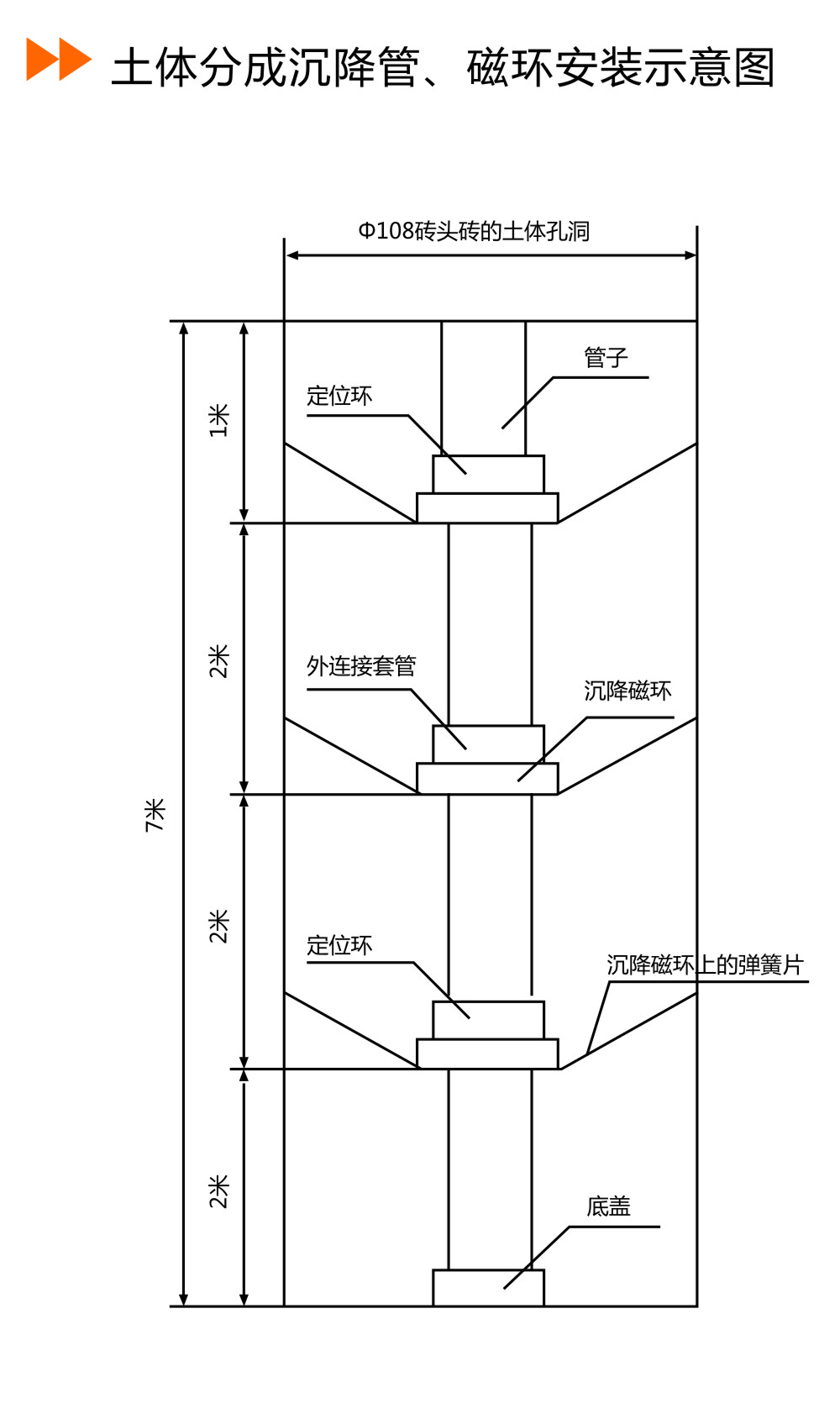

土体分层沉降的安装方法

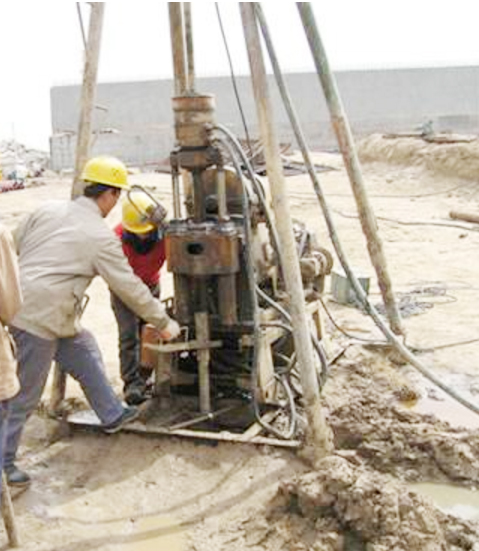

用Φ108钻头钻孔,为了使管子顺利地放到底,一般都需比安装深一些,它的原则是10m+0.5m,20m+1m,以此类推。
清孔,钻头钻到预定位置后,不要立即提钻,需把泵接到清水里向下灌水,直至泥浆水变成清混水为止,再提钻后安装。
安装管子的联接采用外接头,一边下管子一边向管子内注入清水(管子浮力太大时)。
磁环的安装,按设计要求在每节管子上套上磁环和定位环,并用螺丝固定定位环,然后再把管子插入外接头内,拧紧螺钉,这样边接边向下放到设计深度止。
若磁环的间隔距离不是正2米时,可采取调节管子长短来实现,也可采用管子上套定位环的方法来解决,但要掌握一个原则,磁环向下要有足够的沉降距离,必须满足其设计要求。
沉降管放到设计要求后,盖上盖子就可以进行回填。回填原料为现场干细土或中粗沙,回填速度千万不能太快,以免堵塞后回填料不去,从而形成空隙,最好时隔一两天后再去检查一下,回填料下沉后再回填满之后即可,管子周围加上保护措施,方可放心待后测量。
收货和储存
仪器自发货之日起,一年内用户在遵守运输、储存和使用规则的条件下,如发现产品质量低于技术条件规定时,我厂负责修理或更换(擅自拆卸后,我厂不予包修)。
仪器应存放在温度-10℃—40℃湿度不大于80%的无腐蚀性气体的干燥通风的房间内。
