XJA-2030型钢尺收敛仪 Home您现在的位置:网站首页 >> 产品中心 >> 位移系列

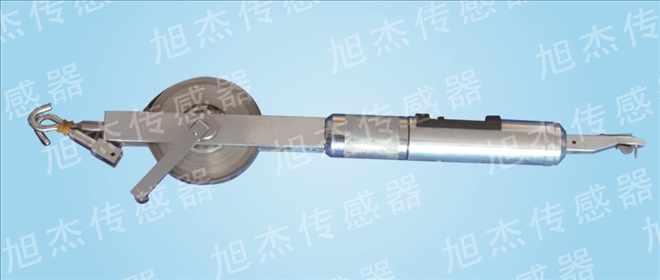

XJA-2030型钢尺收敛仪

所属类别:位移系列 点击次数:1887次 发布时间:2018-06-21

详情


钢尺收敛计是用来测量地下厂房、坑道、隧道式坑口对应的墙体间或顶面到地面间距的微小变化的一种便携式仪器,也可以用于监测结构与支撑的变形,以及测量不稳定边坡的移动性。其构造由百分表、大张力不锈钢尺、恒力弹簧、挂钩、调节螺母等组成。采用符合人体工学要求的外观设计及硬质铝合金机身,外观极为轻巧、美观且结实、耐用、抓握、操作也极为适手。仪器结构简单,操作方便,体积小,重量轻。

主要技术参数

使用前的工作准备

● 测量断面选择:

  根据设计要求可参照图2中的典型量测方式选择测点位置。

● 测头制作:

  测头可用中Φ14的长杆膨胀螺栓或中Φ

16—Φ22螺纹钢筋20~30厘米。在顶端加工一个M6×25左右的螺孔,把不锈钢制作的挂钩拧上即可。我厂备有膨胀螺栓式测头及不锈钢挂钩供用户选择。

● 测头埋设:

  在岩壁或砼测点位置用冲击钻打一个稍大于膨胀螺栓直径的孔,然后将膨胀螺栓拧紧。在岩石破碎较严重的地方,可用冲击钻或攒子打一个较深较大的扎,然后用快干水泥砂浆将测头埋入,待砂浆凝固即可。


使用方法

  收敛计观测窗面板上有两条直线,第一条直线在观测窗的中央,第二条线靠近观测窗的下限,观测窗内还有一条直线称为第三条直线,收敛观测时,转动调节螺母使钢尺收紧到观测窗内第三条直线与面板上的直线重合时读取测值,这里需要提醒的是:测距在10米以内用面板的第二条直线与第三条直线重合即可:测距在10米以上必须用面板上的第一条直线与第三条直线重合才正确。
  将收敛计百分表读数预调在25~30mm位置。

  将收敛计钢尺挂钩分别挂在两个测点上,然后收紧钢尺,将销钉插入钢尺上适当的小孔内,并用卡钩将钢尺固定。

  转动调节螺母,使钢尺收紧到观测窗中的读数线与面板上刻度线成一直线为止。读取钢尺及百分表中的数值,两者相加即可得到测点距离。
   每次测量完毕后,先松开调节螺母,然后退出卡钩将钢尺取下,擦净收好,并定期涂上防锈油脂。

关于温度的修正

 确定初值时应同时记下当时的温度值,以后每次进行收敛观测也应同时测量环境温度,通过温度修正后的数据才能与初始值进行收敛变化的比较。

  当温度升高时,测值将变小:温度降低时,测值将变大。

  修正计算公式为:LC=K×△T×L

  式中   △LC -温度修正值(mm)

       K-修正系数(选取12×l0-6mm/)

       T-温度变化量()

       L-测点距离(mm)

  修正计算举例:

  设测点距离为10.5m,首次测量时温度为20℃,测值为10500.36mm,本次测量时的温度为18℃,测值为10500.86mm.则温度修正值为:

  LC=K×△T×L=12×10-6mm/℃×(20-18)℃×10.5M=0.252mm

  本次实测值为:10500.86-0.252=10500.608mm

收敛变化量为:10500.608-10500.360.25mm

验收与保管

用户收到仪器后,应开箱验收,检查仪器的数量及配件是否与装箱单的相符,如有缺损请及时与我厂联系:

仪器应有装箱单、检验合格证及使用说明书。

仪器的现场标定试验应参照我厂的钢尺式收敛计检验规范及企业标准,按规范进行标定检验。

仪器应放置于干燥通风、无腐蚀的环境中,搬运时应小心轻放,切勿剧烈震动。

使用注意事项

每个测点应连续读数3次,取平均值作为本次测试读数。

用户用二台以上收敛计互相使用时,应先作比较修正后方可进行正式使用。

洞内外温度较大时,到达测试现场后,应将收敛计保护箱打开,放置十五分钟以上进行观测,以消除温度

影响。
