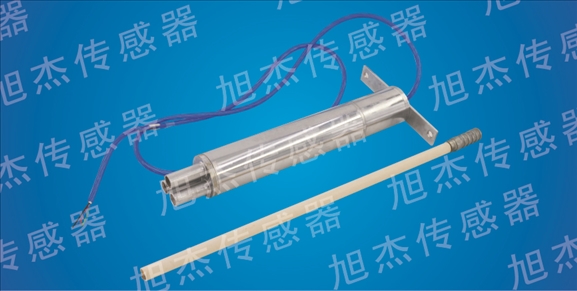

XJ-5002型振弦式多点位移计



概 述

XJ-5002型振弦式多点位移计，采用一组振弦式位移传感器作为量测头，广泛适用于混凝土大坝内部、隧洞及岩石开挖、矿井、建筑物基础及桥墩等变形监测，以及土石坝、边坡的稳定监测等。

● 装置构成

XJ-5002型振弦式多点位移计由三个基本部分组成(1)灌浆锚头（或其他形式锚头）2—4个（与测点数同），(2)不锈钢测杆及其保护管，(3)安装护罩及其组件，(4)位移传感器。

● 使用范围

XJ-5002型振弦式多点位移计用于无衬管的钻孔内，可在垂直、水平或任意方向的钻孔内安装。使用范围涉及隧道、厂房、地下洞室、坝基及边坡等不同深度层的多点应位移计的观测。变位计可测量钻孔内沿埋设方向任意两点间的相对位移。

工作原理

按设计要求锚固于钻孔内不同深度的锚头，随基础发生等量位移，与锚头连接的测杆随之等量移动，安装于测杆另一端（钻孔口）的振弦式位移传感器即产生等量相对位移。

主要技术参数



步 骤

● 孔口处理：

　　在已钻好孔的孔口用砂浆扫平。

　　传感器定位座与不锈钢测杆及其保护管连接，分为孔外连接和孔口连接两种。

● 孔外连接：

　　把不锈钢测杆按点数与每点的设计测量长度用测杆连接螺丝连接好（沾胶），测杆的最上端拧上小连接螺母（Φ10×30，一般出厂前都已连接好）。

　　在测杆上套上外护管，并用外护管接头逐节（沾胶）把外护管接到小于测杆20~25cm的长度，然后把密封接头（内放O型圈，出厂前最前端的锚固头、测杆及外护管都已连接好）从测杆底端套上并和外护管底端连接（沾胶）：最在外护管的上端套上活络螺母和护管接头（沾胶）。

　　把测杆顶端（带小螺母接头）从定位座底面的接头孔中穿入定位座内，并从定位座上端安放传感器的孔中拧上定位螺钉(M10)，定位螺钉应和测杆上的小连接螺母拧紧（如果出厂前已装配，这一步可省略）：然后再把外护管上的活络螺母和护管接头（沾胶）。

　　按以上三个步骤把设计数量的测杆和保护管一一连接好，所有连接部位都应可靠不至脱落，并把所有的管子可靠定位并扎紧成一束，并对每一根测杆对应的位置做好编号。

　　拧下注浆孔与排气孔上的封头螺丝，穿入注将管与排气管，如果从外部注浆则不必拧下封头螺丝。

　　将注浆管和排气管随同扎妤的测杆、保护管放人孔中，安放时应小心以防把外护管擦坏。

● 灌浆：

　　测杆安装结束后，用膨胀螺栓把定位阀固定好后开始注浆，按相应的程序注浆到一定的高度即可。

　　传感器的安装与调试：

　　待孔内所注砂浆基本凝固后，先拆下定位座仪器安装孔中与测杆连接的定位螺钉，然后把传感器位移杆顶端的螺纹拧入小连接螺母中（沾胶），边拧时可边用频率读数仪测量一下传感器的读数，一直拧到频率读数仪的读数产生变化即可。依次类推直到余下的仪器安装完毕，并记录好每一只传感器所编号对应的测杆编号。

　　将护罩和定位座可靠拧紧，从护罩上端先放入内定位板（外圆上有一道槽），传感器上的调节头应从内定位板上一一穿出，并用紧定螺钉将内定位板紧固。

　　用专用扳手在调节头上旋上调节并帽，并对传感器的安装初值作出预调，预调方法应根据测杆端锚固头在孔内的发展方向来决定。

　　在预调好所有传感器的频率初值后，用压板把调节并帽压紧至无间隙。

　　将传感器的测量电缆和外部输出电缆可靠连接，记录好输出电缆芯线的颜色与传感器编号，以便今后测量时区分传感器所测点的深度。

　　在护罩的端口拧上盖板，并拧紧电缆接头，做好防尘、防渗工作。

● 保护：

　　固定好外部输出电缆并作出保护，最好在位移计上建一可靠的保护装置（位移计在今后的测量过程中不被损坏即可），该台变位计即可投入使用。
