XJ-50型振弦式测缝（位移）计

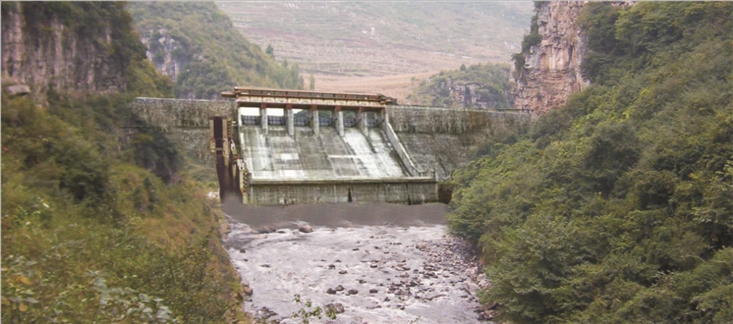

XJ-50型振弦式测缝（位移）计适用于长期埋设在水工建筑物或其他混凝土建筑物内或表面，测量结构物伸缩缝或周边缝的开合度（变形），亦可用于测量土坝、土堤、边坡等结构物的位移、沉陷、应变、滑移，加装配套附件可组成岩基变位计、表面裂缝计等测量变形的仪器。并可同步测量埋设点的温度，测温精度可达0.1℃。

主要技术参数

一般公式

L=K(Fi2-Fo2)

式中：L-被测物体位移（mm)；
    K-测缝(位移)计的标定系数（mm/Hz²)；

    Fi-测缝(位移)计实时测量频率；

    Fo-测缝(位移)计基准频率。

步 骤

  测缝计使用场合很广，仪器经加装一些附件可以组成裂缝计、岩基变位计、多点变位计、锚杆计等测量变形的仪器，这些仪器的工作情况及安装条件各不相同，所以埋设安装方法有所不同。下面主要对埋设在大体积混凝土内测缝计的埋设安装方法作一些简述，其它仪器的埋设安装方法可参照进行。

● 附件的埋设

  根据设计要求确定埋设高程、方位，在定位好的工作缝一侧模板的内侧上固定安装护管盖，同时将护管及连接座旋上。附件安装一定要牢靠，以免混凝土浇捣及拆模时安装连接座变位。

● 测缝计的埋设安装

  拆模后在工作缝的另一侧取下护管盖，按设计编号将对应的测缝计（已接长电缆并旋上后法兰盘）小心地旋紧在连接座上（可用手）。调整测缝计的埋设零点。将电缆按设计走向埋设固定好，集中引出。

● 基岩变位计的埋设安装

　　首先将测杆连接头焊在锚杆上，将锚杆固定结在基岩孔中，按设计编号将对应的测缝计（已接长电缆并旋上后法兰盘、调节护筒）小心地旋紧在连接头上（用手旋紧）。调节护筒调整测缝计的埋设零点：将电线按设计走向埋设固定好，集中引出。

　　位移计使用场合很广，仪器经加装一些附件可以组成裂缝计、岩基变位计、多点变位计、锚杆计等测量位移的仪器，这些仪器的工作情况及安装条伴各不相同，所以埋设安装方法有所不同。下面主要对埋设在大坝上测量坝体周边缝的位移计地埋设安装作一些简述，其它仪器的埋设安装方法可参照进行。

● 附件的埋设

　　根据设计要求确定埋设高程、方位，在定位好的基岩上打孔并埋设定位锚杆。同时将仪器的护管、万向连轴节及加长测杆连接在一起。附件安装一定要牢靠，并且转动要灵活。

● 位移计的埋设安装

按设计编号将对应的位移计（已接长电缆）与已固定的定位锚杆连接在一起，装上护管，调整位移计的埋设零点。位移计与万向连轴节连接时一定要用粗钢丝穿在位移计滑动轴上的孔中，以防止用力过大将位移计的滑动轴拧坏，标定和安装时都应注意。将电缆按设计走向埋设固定好，集中引出。
