XJ-TX系列土压力计 Home您现在的位置:网站首页 >> 产品中心 >> 压力系列

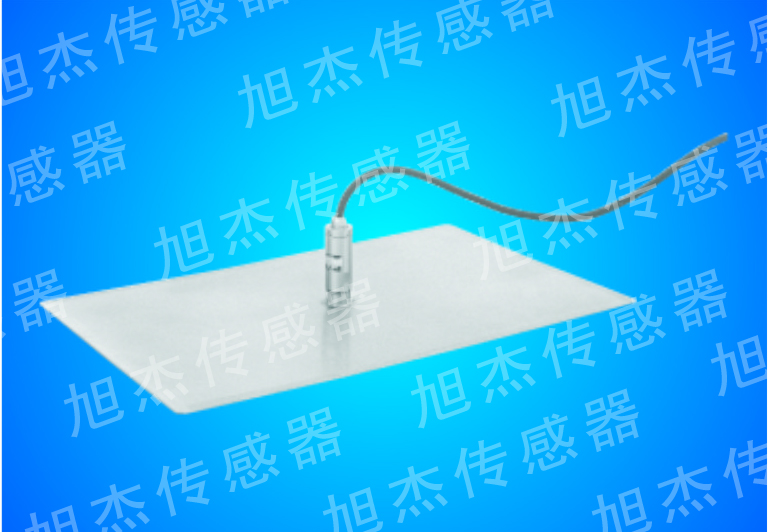

XJ-TX系列土压力计

所属类别:压力系列 点击次数:1830次 发布时间:2018-06-21

详情



XJ-TX系列振弦式土压力计广泛适用于长期测量土石坝、防波堤、护岸、码头岸壁、高层建筑、管道基础、桥墩、挡土墙、隧道、地铁、机场、公路、铁路、防渗墙结构等建筑基础所受土体的压应力监测。
  XJ-TX-21型振弦式双膜土力计,采用承压膜片传递应力,解决了集中应力的影响。XJ-TX-22更适合自动化测量以及长期观测。XJ-TX-23型为高精度柔性结构,传压合体内充填不含气体的专用介质,全不锈钢制造,耐腐蚀、输出高灵敏度。并可同步测量埋设点的温度,测温精度可达0.1%

主要技术参数

一般公式

P=K(Fi2-Fo2)

式中:P-被测土压力值(Mpa);

    K-土压力计的标定系数(Mpa/Hz2)

    Fi-土压力计实时测量频率;

    Fo-土压力计基准频率.

埋设与安装

● 界面土压力计的埋设

  土压力计埋设于土压力变化的部位即压力曲线变化处,用于监测界面上压力。土压力计水平埋设间距原则上为盒体间距的3倍以上(≥0.6m),垂直间距与水平间距相同,土压力计的受压面须面对欲测量的土体:埋设时,承受土压力计的土面须严格整平,回填的土料应与周围土料相同(去除石料)用人工分层夯实,土压力计及其电缆上压实的填土超过1m以上,方可用重型碾压机施工。

● 边界土压力计的埋设

  为了解土体结构物的作用力,或结构物对地基土体的正压力,应在结构物或地基上选择几个断面进行测点的布设。断面应选择结构物与土体承受压力最大或强度较低处,及最需要了解结构物与土体受力状态的地方。

  埋设前应首先检查土压力计确保仪器完好,按设计要求接长电缆,做好编号。埋设时应注意土压力计的受力感应板应对着土体,背板应紧靠在结构物上。埋设方法为两种:一种是在混凝土建筑物浇筑施工过程中同时进行埋设;另一种是在混凝土建筑物浇筑完成后再进行埋设。后一种方法又分为预埋模盒(模盒尺寸应为土压力计直径尺寸的1.1倍)和开凿坑槽的埋设方法。

  混凝土建筑物浇筑施工完成后的埋设,应在混凝土浇筑到埋设高程处,将土压力计防止在混凝土中,土压力计的受力感应板应与结构物表面平齐,注意混凝土一定不能包裹住土压力计的受力感应板。在建筑物基底上埋设土压力计时,可将土压力计先埋设在预制的混凝土块内,在基底表面平整好后,将埋入土压力计的混凝土块放入埋设部位。

  混凝土建筑物浇筑施工完成后的埋设,先移去预埋模盒,或按上压力计直径尺寸的1.1倍开凿坑槽。埋设时,应先在埋设坑槽内均匀放少少时高标号的水泥沙浆,然后将土压力计放入坑槽内,注意土压力计的受力感应板应对着土体,并与结构物表面平齐,四周缝隙用水泥沙浆填充捣实。

● 埋设边界式土压力计时应特别注意

  水泥沙浆不能包裹住土压力计的受力感应板;土压力计的背板与结构物应用水泥沙浆填充捣实,不能留有缝隙;土压力计的受力感应板与土体之间用细沙土填充捣实,同样不能留有缝隙。安装就位后的土压力计初测值应大于埋设前自由状态读数,即就位后的土压力计应在受压状态。
