概 述
XJ-GX系列钢筋测力计广泛适用于各类建筑物基础、桥梁、桩、边坡、地下连续墙、隧道衬砌、码头、船坞、闸门等混凝土工程结构及深基坑开挖安全监测中,测量混凝土内部的钢筋应力,锚杆的锚固力、拉拔力等。改进的XJ-GX-11型具有二次密封结构、分辨率及稳定性高等特点。
XJ-GX-12型满足大量程测量需求。并可同步测量埋设点的温度,测温精度可达0.1℃。加装配套附件可组成锚杆测力计。
主要技术参数
一般公式
P=K(Fi2-Fo2)
式中:P-被测钢筋的载荷(KN);
K-钢筋计的标定系数(KN/Hz2)
Fi-钢筋计实时测量频率;
Fo-钢筋计基准频率。

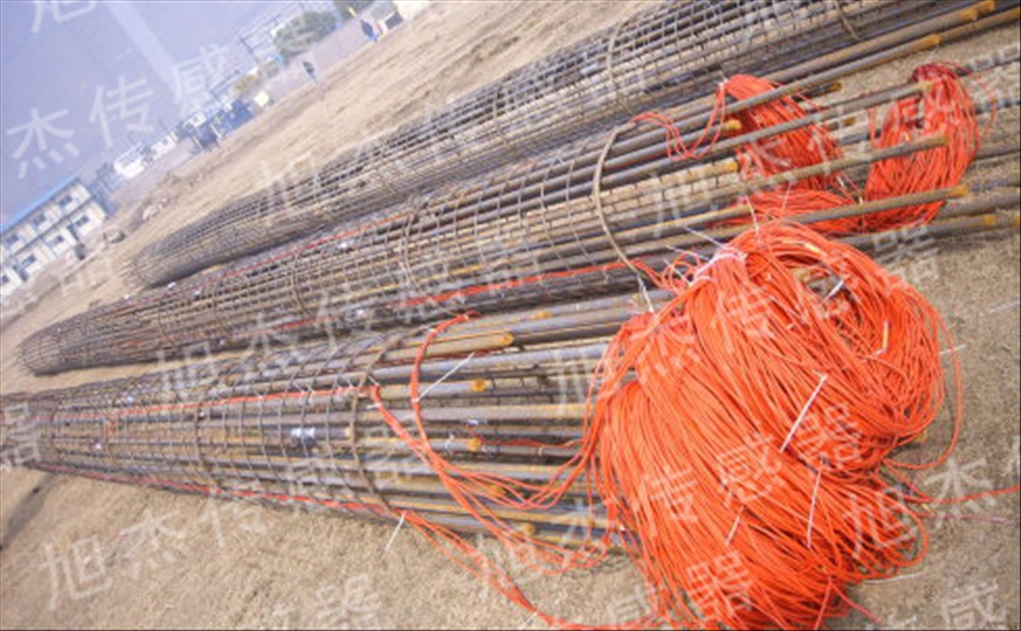

埋设与安装
钢筋计安装一般有碰焊法与绑焊法两种。
碰焊法:可用连接杆与钢筋先碰接,然后与钢筋计连接,连接后再制钢筋笼。
绑焊法:准备与钢筋主筋直径相同的钢筋若干,长度一般为10-15cm,用两根10-15cm的钢筋等距离夹在连接杆与主筋接头两处两旁,单面满焊即可。然后连接钢筋计后再制钢筋笼。
绑焊接时为了避免温度过高而损坏仪器,焊接时仪器要包上湿棉纱并不断地浇冷水,直到焊接完毕后钢筋冷却到一定温度为止。
一般直径小于25mm的仪器才能适用于对焊机对焊,直径大于25mm的仪器不宜采用对焊焊接。
|
