XJ-709智能振弦传感器读数仪 Home您现在的位置:网站首页 >> 产品中心 >> 读数仪

XJ-709智能振弦传感器读数仪

所属类别:读数仪 点击次数:1399次 发布时间:2018-06-19

详情

概述

 XJ-709智能振弦手持仪是我公司针对振弦型传感器开发出的智能手持仪器。本系统采用模块化设计,充分利用现代微电子技术将各功能模块高度集成,采用触摸屏控制技术,可靠性好、操作方便。

 并配套研发出一线制温度采集和工程信息存储模块,模块在传输距离600米范围内工作稳定高效,模块体积小,可方便集成到各种振弦传感器内部,结合单线圈振弦传感器原有2条数据线,共3条数据线可实现振弦值、温度值、工程量、传感器编号的统一采集,彻底改变工程现场人工记录、人工计算工程量缓慢、低效、易出错的工作模式。真正实现了振弦传感器电子化的突破。

 XJ-709智能振弦手持仪也可直接采集传统2线制单线圈振弦传感器,适用于各种振弦传感器的采集。

 产品特点

 1、振弦采集范围500~5000Hz

 2、振弦传感器若集成我公司XJ8500单线制芯片即可显示传感器工程量(物理量)、传感器编号、实时温度等信息。

 3、可直接采集传感器的频率、模数。

 4、仪器存储空间大,连续存储10000组数据。

 5、与电脑联机获取存储数据,也可由电脑控制定时采集。

 6、上位机软件集成数据查询、分析、曲线等工程常用功能。

 7、有内部时钟,断电不掉时间。

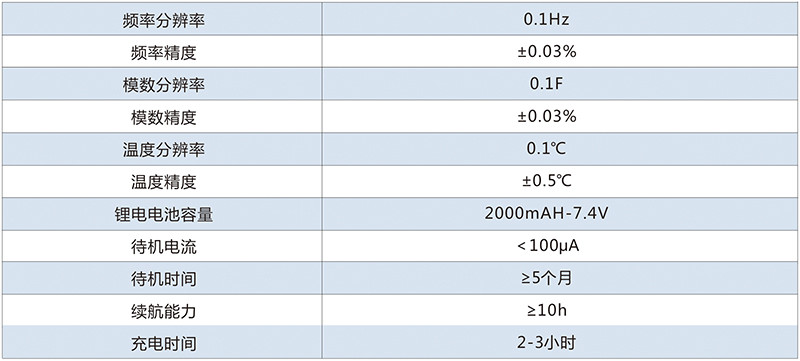

技术指标

操作说明

手持仪操作

● 开启手持仪电源,进入主界面,如下图:

● 单击【采集】按钮,进入手持仪自动采集界面,如下图:

● 单击【存储】按键,手持仪将保存当前数据到存储卡,可在手持仪上查看已保存的数据,也可连接上位机软件,导出数据到电脑数据库中。

● 点击【确认】对话框任意位置,手持仪返回上级界面。如果当前采集传感器为集成我公司XJ8500单线制芯片的传感器,那么点击【传感器编号】可进入该传感器参数查看界面,如下图:

● 【调零】功能也是需要集成我公司XJ8500单线制芯片的传感器,可一键设置当前传感器静止不受力状态下零点,来达到消除零漂调零效果,如下图:

● 点击【确认】对话框任意位置,手持仪返回上级界面。

 注意:调零必须在静止不受力情况下操作,如在测量时不慎调零,只能通过频模人工计算工程量。调零需谨慎!

● 单击【数据】按键,可查看手持仪已存的历史数据,如下图:



● 单击【校时】按键,可设置手持仪时钟,点击需要改变的数值,依次输入正确数值,点击【确定】即可修改成功,如下图:

● 单击【串口】,使设备进入串口通信状态,可使用配套的上位机软件控制手持仪工作



上位机软件安装与设备连接配置

1709数据采集系统软件及驱动安装

(1)、 安装软件驱动vs2010runtime,32位系统安装x86版本,64位系统安装x64版本。

(2)、安装软件,双击“709.setup”文件运行安装程序。

(3)、安装USB转串口CH340驱动程序。

2、插入709手持仪。

3、选择手持仪【串口】功能选项,手持仪进入如下界面。

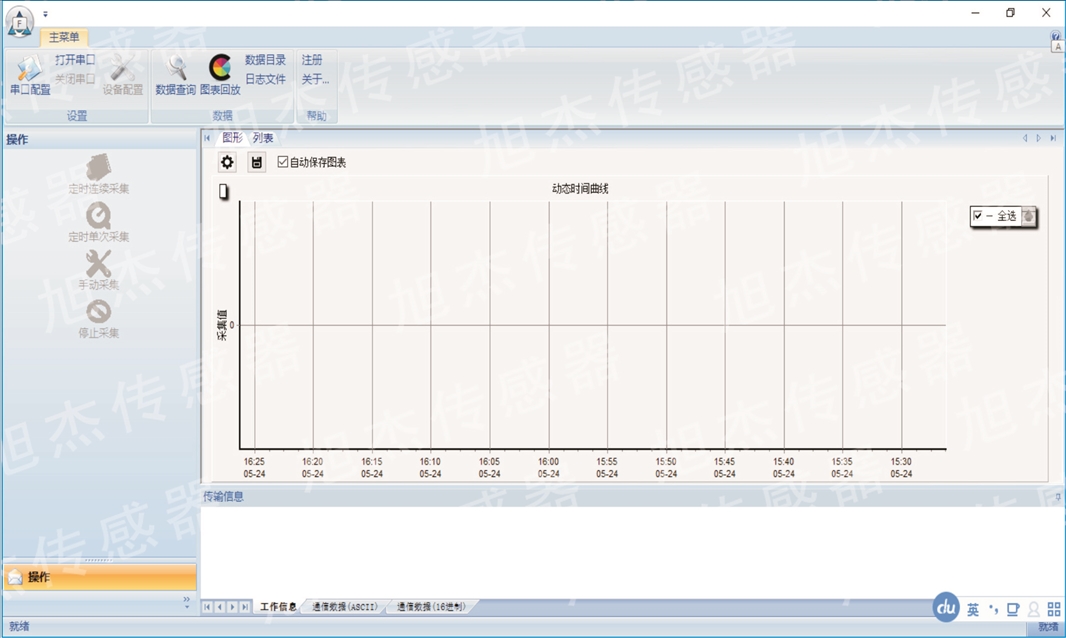

 ● 进入709上位机主界面

通过菜单栏【串口配置】设置当前手持仪与电脑连接的串口号。

● 可通过左侧操作界面【定时连续采集】【定时单次采集】【手动采集】在线实时采集手持仪所连接传感器的数据。



上位机软件中的两种定时采集模式【定时连续采集】【定时单次采集】的区别:

  可设定指定日期的指定小时中的指定分钟自动采集,当定时开启时【定时连续采集】会连续采集,直到此分钟结束时才会停止采集。而当定时开启时【定时单次采集】只会采集一次即停止采集。

设备配置

 (1)、可读取和设置当前智能传感器的编号和参数信息。当前如果是普通振弦传感器,忽略此功能即可,不影响其他功能。

 (2)、709手持仪的通信地址可以配置,即取消掉手持仪的触摸屏,709可作为一个低成本,小体积的振弦采集模块使用。如果只使用手持仪功能,那么地址不能做任何修改,默认地址0x01。

(3)、【导入数据】可将手持仪上已保存的数据,导入到当前电脑的数据库中。

4)、【删除数据】可清空手持仪上所有保存的数据。

 ● 【数据查询】

    【选择数据文件……】由于系统默认是按月存储数据库,所以在查询数据时需要选择数据的来源,默认选择当前月份的数据库文件。

【查询设备编号】可列出当前数据库中已有数据的设备编号,便于细化查询。也可直接选择所有设备查询所有数据。

点击【查询】即可显示用户设定日期间的某些或全部传感器数据和趋势图。

可通过界面小齿轮配置图表显示参数。

● 图表回放

系统可手动或自动保存当前图表数据,默认存放于还原已存储的趋势图文件。

使用注意事项

1)、在联机通信过程中如发现通信故障,应首先检查通信线是否可靠连接,然后检查手持仪电源是否打开,并切换到串口通信模式中。

2)、在野外使用时,应避免使仪器浸泡在水中;

3)、充电不应大于5小时;

4)、没有严格按说明书操作,没有遵循使用注意事项而对仪器造成损坏的,厂家不予保修。
